はじめに

  • アンテナケーブルプラグの取り付けは、同軸ケーブルの加工と接栓の取り付けを含みます。

  • まず、ケーブルの先端から9mm以上を目安に目印を入れ、カッターで切り込みを入れます。

  • 心線を傷つけないようにケーブルを回しながら切り込みを入れ、カットした部分を引き抜きます。

  • 外皮の端から2mmのところで外皮のみを切り取り、心線を露出させます。

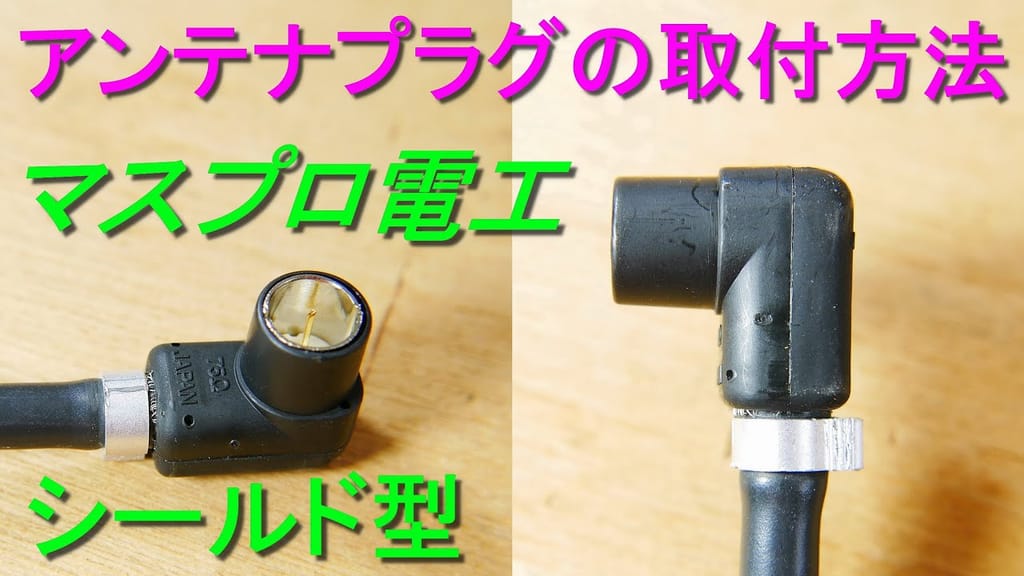

  • テレビコンセントプラグを開き、同軸ケーブルをスリーブ部に挿入し、アルミリングをペンチで締めて固定します。

必要な道具 [1]

  • 同軸ケーブル: テレビ配線に使用するケーブル。

  • カッターまたはニッパー: ケーブルの外皮を切るために使用。

  • ペンチ: アルミリングを締めるために使用。

  • ペン: ケーブルに目印をつけるために使用。

  • 定規: 正確な長さを測るために使用。



ケーブルの加工手順 [1]

  • ケーブルの先端から9mm以上を目安に目印を入れる。

  • 目印をもとにカッターで切り込みを入れる。

  • 心線を傷つけないようにケーブルを回しながら切り込みを入れる。

  • カットした部分を引き抜き、心線を露出させる。

  • 外皮の端から2mmのところで外皮のみを切り取る。




接栓の取り付け方法 [1]

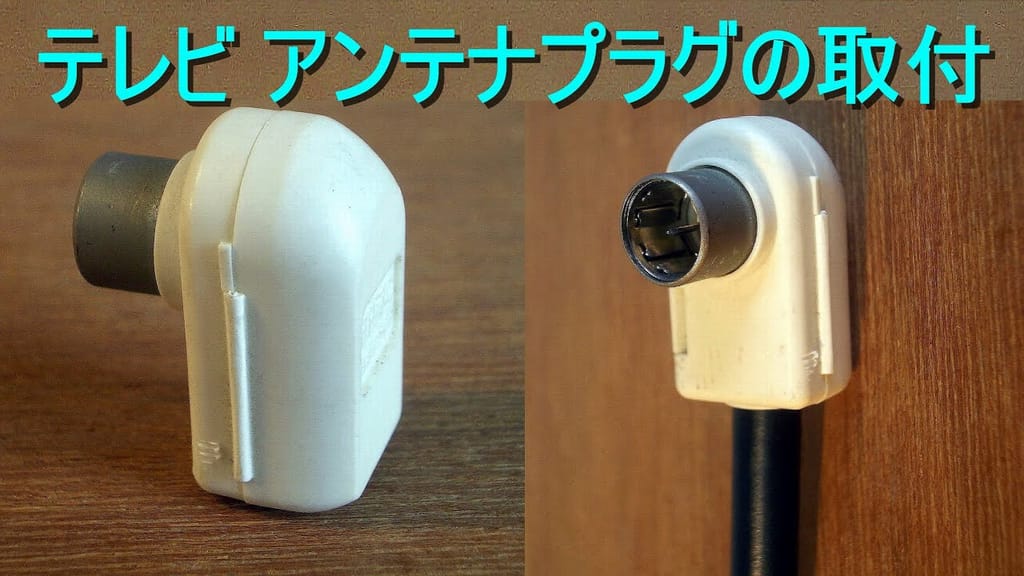

  • テレビコンセントプラグを用意する。

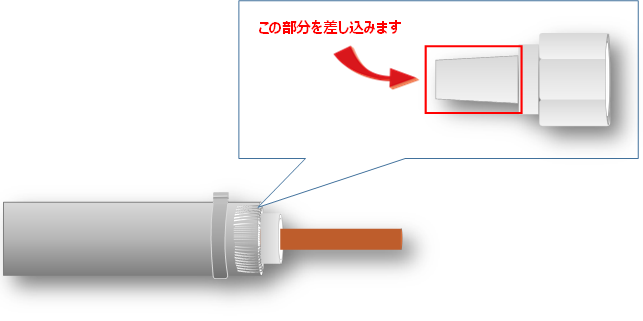

  • プラグを開き、同軸ケーブルをスリーブ部に挿入する。

  • ケーブルを右回転させながらねじるように差し込む。

  • アルミリングをペンチで挟んで締める。

  • フタをして取り付け完了。


注意点 [1]

  • 心線に網線や余った切りカスが接触していないか確認する。

  • 心線が短絡するとテレビ信号が途切れる可能性がある。

  • 心線のクリーニングを行い、付着物を取り除く。

  • 防水キャップは屋外使用時にのみ必要。

  • 心線を2mmカットし、先端を斜めにカットすると挿入しやすい。




関連動画 [1]

  • DXアンテナ公式の動画で取り付け方法を視覚的に学べます。

  • YouTubeで「テレビコンセントプラグの取り付け方法」を検索。

  • 動画では、ケーブル加工から接栓取り付けまでの手順を詳しく解説。

  • 視覚的な説明があるため、初心者にも理解しやすい。

  • 動画リンク: こちら
