Introduction

  • コンプレッサー: 気体を圧縮して圧力を高め、連続的に送り出す装置。主に空気やガスを圧縮するために使用される。

  • ファンブロア: 吐出圧力が低く、主に空気を移動させるために使用される装置。圧縮機能は持たない。

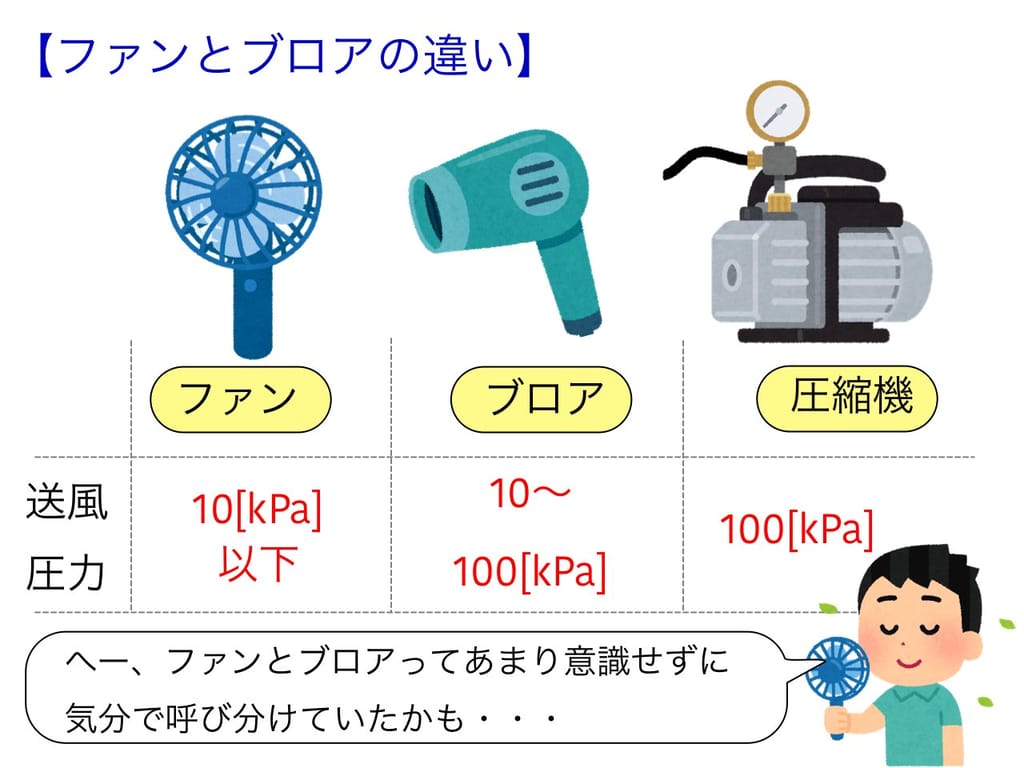

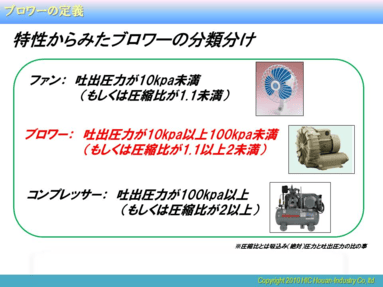

  • 圧力範囲: コンプレッサーは0.1MPa以上の吐出圧力を持つが、ファンブロアは10kPa以上0.1MPa未満の吐出圧力を持つ。

  • 用途: コンプレッサーはエアツール、冷却システム、工業用機械などで使用される。ファンブロアは換気、冷却、空気の循環などに使用される。

  • 構造: コンプレッサーはピストン、ローター、インペラなどの部品を持ち、気体を圧縮する。ファンブロアは主にファンやブレードを持ち、空気を移動させる。

  • エネルギー効率: コンプレッサーは高圧力を生成するために多くのエネルギーを消費するが、ファンブロアは低圧力で動作するためエネルギー消費が少ない。

コンプレッサーの用途 [1]

  • 金属加工: 工作機械の駆動に使用される。

  • 鉄鋼加工: プレスや加工に使用される。

  • 食品加工: 食品の製造過程で使用される。

  • 医薬品製造: 医薬品の製造過程で使用される。

  • 電子部品製造: 半導体や精密機器の製造に使用される。

  • 遊園施設: アトラクションの動力源として使用される。




ファンブロアの用途 [2]

  • 換気: 建物や施設内の空気を循環させる。

  • 冷却: 電子機器やエンジンの冷却に使用される。

  • 空気の循環: 温室や農業施設での空気循環に使用される。

  • 乾燥: 工業用乾燥機で使用される。

  • 排気: 工場や厨房の排気システムに使用される。

  • 空調: エアコンやヒートポンプの一部として使用される。

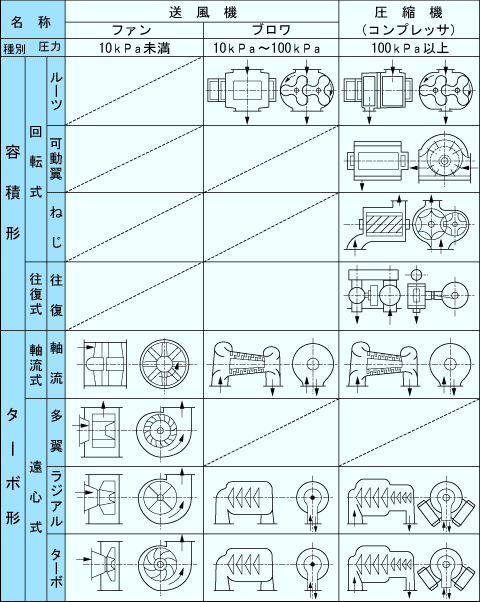

コンプレッサーの種類 [2]

  • 往復式コンプレッサー: ピストンの往復運動により気体を圧縮する。

  • 回転式コンプレッサー: ローターの回転により気体を圧縮する。

  • 遠心式コンプレッサー: インペラの遠心力で気体を圧縮する。

  • 軸流式コンプレッサー: 翼の回転で気体を軸方向に流して圧縮する。

  • 給油式コンプレッサー: シリンダやスクリュー内部に油を注入して圧縮する。

  • ドライオイルフリー式コンプレッサー: 潤滑油を使用せずに圧縮する。




ファンブロアの種類 [2]

  • 軸流ファン: 翼の回転で空気を軸方向に流す。

  • 遠心ファン: インペラの遠心力で空気を移動させる。

  • クロスフローファン: 空気を横方向に流す。

  • ターボファン: 高速で回転するインペラで空気を移動させる。

  • プロペラファン: プロペラの回転で空気を移動させる。

  • ブロワ: 低圧力で空気を移動させる。


エネルギー効率 [2]

  • コンプレッサー: 高圧力を生成するために多くのエネルギーを消費する。

  • ファンブロア: 低圧力で動作するためエネルギー消費が少ない。

  • エネルギー効率: コンプレッサーは高圧力を必要とする用途に適しているが、エネルギー効率は低い。

  • エネルギー効率: ファンブロアは低圧力での空気移動に適しており、エネルギー効率が高い。

  • 冷却方式: コンプレッサーは水冷式や空冷式があり、冷却効率が異なる。

  • 冷却方式: ファンブロアは主に空冷式で、自然放熱やファンによる冷却が一般的。
