はじめに

  • 相対不可曲線は負荷曲線とも呼ばれ、標本をある高さで切断したときの実体部の割合を示します。

  • Rmaxは断面曲線の山と谷の最大高さを表し、表面の異常を特定するために利用されます。

  • Rmaxは負荷曲線の測定値に影響を与えるが、Rδcで決定される切断レベルとその相対関係で相対負荷長さ率が定義されます。

  • 負荷曲線の切断レベル差Rδcを利用することで、表面の摩耗や潤滑性の評価が可能になります。

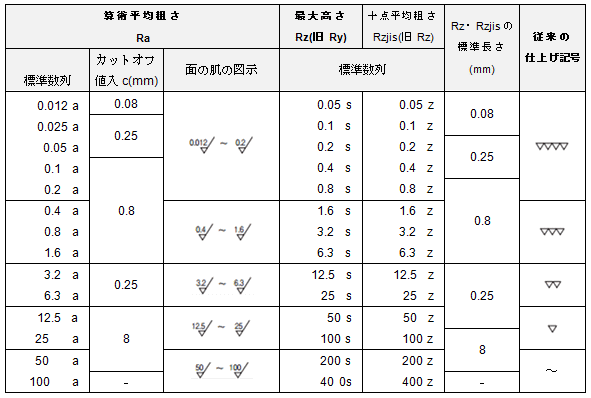

表面粗さのパラメーター

  • 高度パラメーター: 最大高さや平均高さなど、表面の高さに関する各種の指標。

  • Rz: 輪郭曲線の山高さと谷深さの最大値の和を表します。

  • RpとRv: 山高さと谷深さそれぞれの最大値を表す。

  • Ra: 算術平均高さで、最も広く使われるパラメーターです。

  • Rq: 二乗平均平方根高さで統計的取り扱いが容易である。




負荷曲線の詳細 [1]

  • 負荷曲線の役割: 株の評価や摺動面の分析に利用される。

  • 歴史: ベアリング曲線とも呼ばれ、負荷曲線上での評価が実施されています。

  • プロセス: 高さcで切断された負荷曲線の実体部割合を評価。

  • 切断レベル差: 負荷長さ率を得るために使用される。

  • 評価方法: 高さ方向の切断レベル差による詳細な評価。



相対負荷長さ率 [1]

  • 計算: 切断レベル差Rδcに基づき負荷長さ率が決定される。

  • 輪郭曲線: 輪郭曲線の評価長さに対する比率を表します。

  • 応用例: 耐久性や潤滑性の評価に使用される。

  • 関連指標: Rmr、Pmr、Wmrなどの記号で表されます。

  • 評価の重要性: 標準化された評価方法として広く利用。

最大断面高さとその重要性 [1]

  • 定義: 評価長さ内での最大の山と谷の高さの和。

  • 使用: ピーク値を利用するため、傷やゴミの影響を受けやすい。

  • 比較: 通常の高さとの差異を測定する厳しい指標。

  • 応用: 様々な評価方法において重要な役割を果たします。

  • 歴史: JIS’82ではRmaxとされていました。

表面評価の方法

  • 評価手法: 輪郭曲線方式や三次元方式が利用されます。

  • 主要指標: Rz、Ra、Rmrなどが評価に利用されます。

  • 測定機器: 正確な評価には専門的な機器が必要です。

  • 改善方法: 表面の粗さを減少させることで性能を向上。

  • 先端技術: 最新の技術で精度が向上しています。
