はじめに

• 3相電源系統では、3本の相線（L1、L2、L3）とニュートラル線、および保護アース線を備えています。

• MCCB（成形ケースサーキットブレーカ）は、電流過負荷から回路を保護するためのデバイスです。

• 配電盤内での電力分配は、主スイッチ、MCB（ミニチュアサーキットブレーカ）、MCCB、RCD（残留電流装置）、RCBO（過電流と残留電流の両方に対応するデバイス）などを用いて行われます。

• 3相400Vシステムでは、3本線+ニュートラルラインの形式が用いられ、各相間の電圧は400Vです。

• 旧UK配線コードでは、赤色が相1、黄色が相2、青色が相3、黒色がニュートラル、緑色が接地として使用されていました。

配電盤の構成 [1]

• 構成要素: 配電盤には、主スイッチ、MCB、MCCB、RCD、RCBOなどが含まれます。

• 用途: 主に商業および家庭の電力供給管理と制御に使用されます。

• 湘関連: 配電盤は、専門業者による設置が推奨されます。

• 種類: 単相配電盤と組み合わせたシステムも利用可能です。

• 保護機能: 過負荷および漏電から保護する仕組みが含まれます。

配線色コード [1]

• IEC色コード: ブラウン、ブラック、グレーはそれぞれ相1、相2、相3を表します。

• ニュートラル: 色は青で、保護アースは緑と黄色のストライプです。

• 旧UK色コード: 赤、黄色、青がそれぞれの相を示します。

• 旧コード利用国: インド、パキスタン、UAE、サウジアラビアなどでも適用されています。

• 目的: 配線色コードは、視認性を高め、誤接続を防ぐために重要です。

安全対策 [1]

• 安全設置: 電源を切ることを確認し、作業は専門知識のある者の監督下で行うこと。

• 高さ制限: 配電盤は床から2.2メートル以内に設置が推奨されます。

• 水濡れ注意: 配電盤は湿気のある場所から遠ざけ、腐食を防ぐべきです。

• ケーブル管理: ケーブルはきちんとパネル内に収め、外に露出しないようにする。

• 危険表示: 配電盤周辺には適切な警告表示が必要です。

設置手順 [2]

• 配電盤準備: 事前に配置を確認し、必要な工具を用意します。

• ケーブル接続: 各ラインとニュートラルを正確に接続し、接地も確認します。

• 主スイッチ設置: MCCBを主として設置し、必要に応じてRCDを追加。

• 保護装置: 各回路に適したMCBやRCBOを設置して保護。

• システムテスト: 完成後は電圧と接続のテストを行い、安全性を確認。

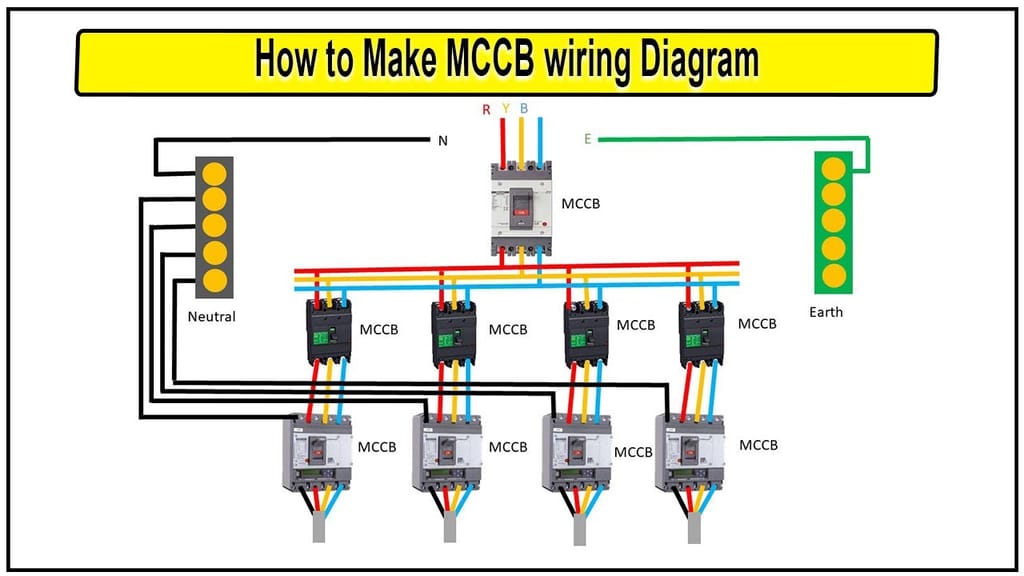

3相負荷の接続 [1]

• 負荷タイプ: モーターや大型ヒーターなど、3相の機器に直接接続できます。

• 配線: 3本の相線に加え、必要に応じてニュートラルや接地線を使用します。

• MCB: 各負荷に対して、3ポールまたは4ポールのMCBを使用して分配します。

• プリインストール: 一部の配電盤は負荷に応じてあらかじめセットアップされています。

• 用途: 工場や商業施設で多用される配線方法です。
