はじめに

  • トンボ（トリムマーク）を作成するには、まず仕上がりサイズの長方形を描き、塗りと線を「なし」にし、選択状態で「オブジェクト」メニューから「トリムマークを作成」を選択します。

  • 日本式トンボを使用するには、「環境設定」→「一般」で「日本式トンボを使用」にチェックを入れます。

  • トンボを3mmや10mmに設定するためには「パスのオフセット」を使用します。「オブジェクト」→「パス」→「パスのオフセット」で3mmを指定できます。

  • サイズ変更では、新規ドキュメント作成後に「ファイル」→「ドキュメント設定」でドキュメントサイズを変更できます。

  • アートボードのサイズをトンボと仕上がりサイズに合わせて設定することも可能です。

トンボの作成手順 [1]

  • 長方形ツールを使って、仕上がりサイズに合わせた四角形を作ります。

  • 塗りと線の色を「なし」に設定します。

  • オブジェクトメニューからトリムマークを作成します。

  • 日本式トンボを利用しているか確認が必要です。

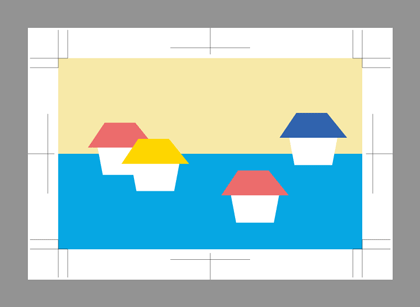

  • 作成されたトンボは仕上がり位置を示します。


トンボのサイズ変更 [2]

  • トンボの幅を変更するにはパスのオフセットを使用します。

  • 「オブジェクト」→「パス」→「パスのオフセット」で、3mmや10mmなどのオフセットを設定します。

  • トンボのサイズを変更することで、印刷時の仕上がりがより正確になります。

  • サイズが大きすぎる場合や小さすぎる場合の調整は簡単に行えます。

  • 上位レイヤーに移動させてロックすることで制作中にズレないようにするのがおすすめです。

トリムマークの必要性 [1]

  • トリムマークは印刷物の仕上がりサイズを正確に示すために重要です。

  • トンボがないと、印刷会社からデータの不備として戻されることがあります。

  • トリムマークがあることで断裁位置を正確に確認できます。

  • 印刷物の品質を保つために、デザイン上でのズレが少なくなり確実な印刷が可能です。

  • トンボは内トンボと外トンボとして表現されます。

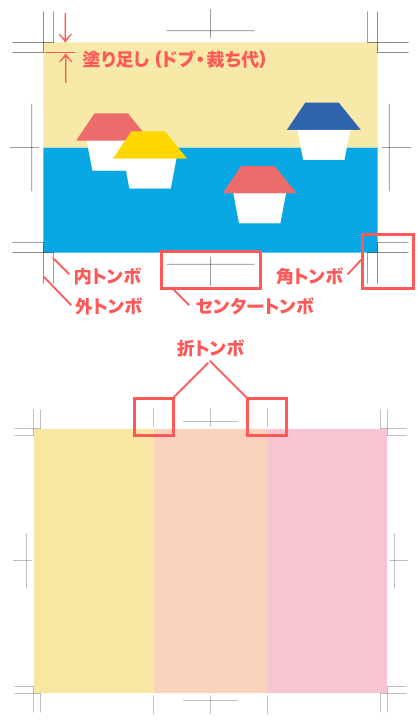

トンボと塗り足し [3]

  • 塗り足しは断裁時に白地が出ないように、デザインを外トンボまで3mm程度伸ばすことです。

  • 裁ち落としとも言われ、印刷会社の断裁工程においてズレを防ぎます。

  • 内トンボは実際の印刷物の仕上がりサイズを示し、外トンボは塗り足し部分を示します。

  • トンボと塗り足しの設定は、仕上がりの品質を保証するために欠かせません。

  • トンボの線の色は「レジストレーション」色で、CMYKすべて100%です。
