はじめに

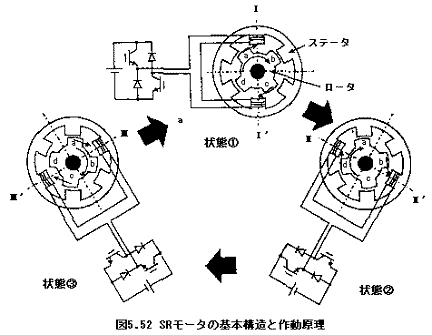

  • SRモーター（Switched Reluctance Motor）とは、磁性体が磁気抵抗の小さくなる方向に動こうとするトルクを利用したモーターの一種です。

  • 永久磁石を使用しないため、レアアースの供給問題を回避でき、低コストで高信頼性なモーターとして注目されています。

  • 高速で電源をスイッチングすることにより、振動や騒音問題を軽減する技術が確立されています。

  • SRモーターは構造がシンプルで、小型化やコストダウンが可能なため、多くの産業用途で使用されています。

  • 従来はトルク脈動や振動・騒音が問題でしたが、近年の技術革新により制御性能が向上し、自動車や電気機器の用途に広がっています。

SRモーターの特徴 [1]

  • 構造: 永久磁石を使用せず、磁束によりトルクを発生させるシンプルな構造。

  • コスト: 材料費が低く抑えられ、製造が比較的安価。

  • 信頼性: 構造が簡素で、永久磁石を使用しないため、高い耐久性を持ちます。

  • 高速回転: 高速回転が可能で、スタート時には高いトルクを供給。

  • 振動・騒音: 構造上の特性による振動・騒音が課題。

制御技術の進化 [2]

  • 電源制御: 高精度な電源制御回路が必要で、回転子の速度と磁極の発生タイミングを精密に調整します。

  • 振動抑制: 振動と騒音を低減するためのスイッチング制御技術が進化。

  • タイミング: 回転子の回転と磁極形成のタイミングを適切に制御、エネルギー効率と性能向上。

  • 技術革新: 高速の電源スイーチング技術の確立により、騒音と振動が大幅に改善されました。

  • 演算技術: 制御回路には高度な演算が求められ、これが最近の制御技術の発展を支えています。



メリットとデメリット [2]

  • メリット: 永久磁石不要、低コスト、高信頼性、高トルク、高速回転に対応。

  • デメリット: トルク脈動や振動・騒音が問題視されている。

  • 振動対策: 高度な電源制御により振動や騒音問題が改善されてきている。

  • 構造の簡素化: 巻き線による磁極形成が容易なため、構造が単純。

  • 市場への影響: 振動と騒音が大きいという課題があったが、制御性能向上により普及が進む。


主要な用途 [2]

  • 家電製品: 掃除機や洗濯機などでの高速回転が求められる製品。

  • 自動車産業: 電気自動車での採用が期待されており、研究が進行中。

  • 防爆装置: 火花を出さない仕組みのため、防爆区画での使用に適しています。

  • 工業用途: 高トルクが求められる産業用機械に使用される。

  • 新興市場: 技術革新により新たな市場開拓が進んでいる。

技術革新の影響 [1]

  • 振動・騒音の改善: 制御技術の進化に伴い、SRモーターの課題だった振動と騒音が低減。

  • 市場拡大: 技術進化により多くの分野での採用が促進され、需要が増大。

  • 環境適合: レアアースの使用を避け、持続可能な開発として評価されています。

  • 製造技術: 低コストで高性能を実現する製造プロセスの改善が進んでいます。

  • 研究開発: 継続的な技術革新が、さらなる普及に寄与しています。
